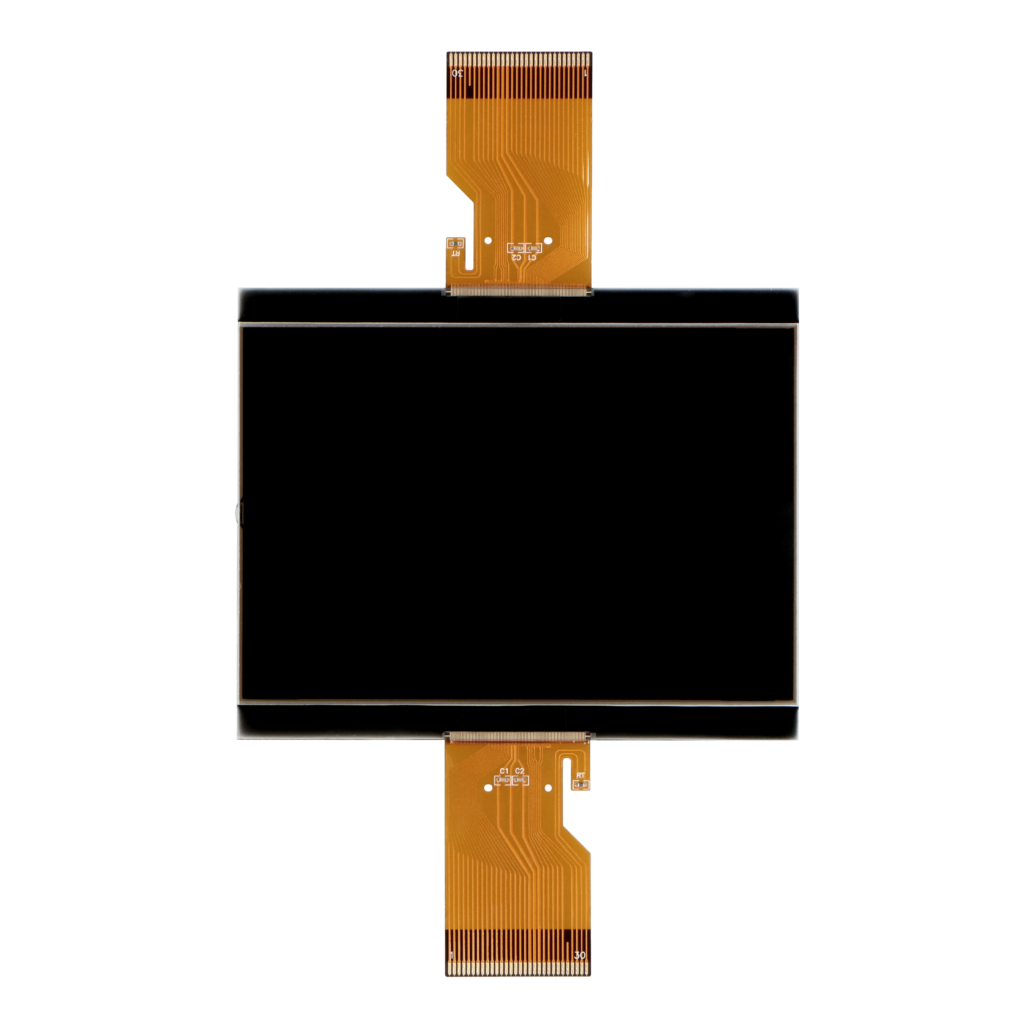

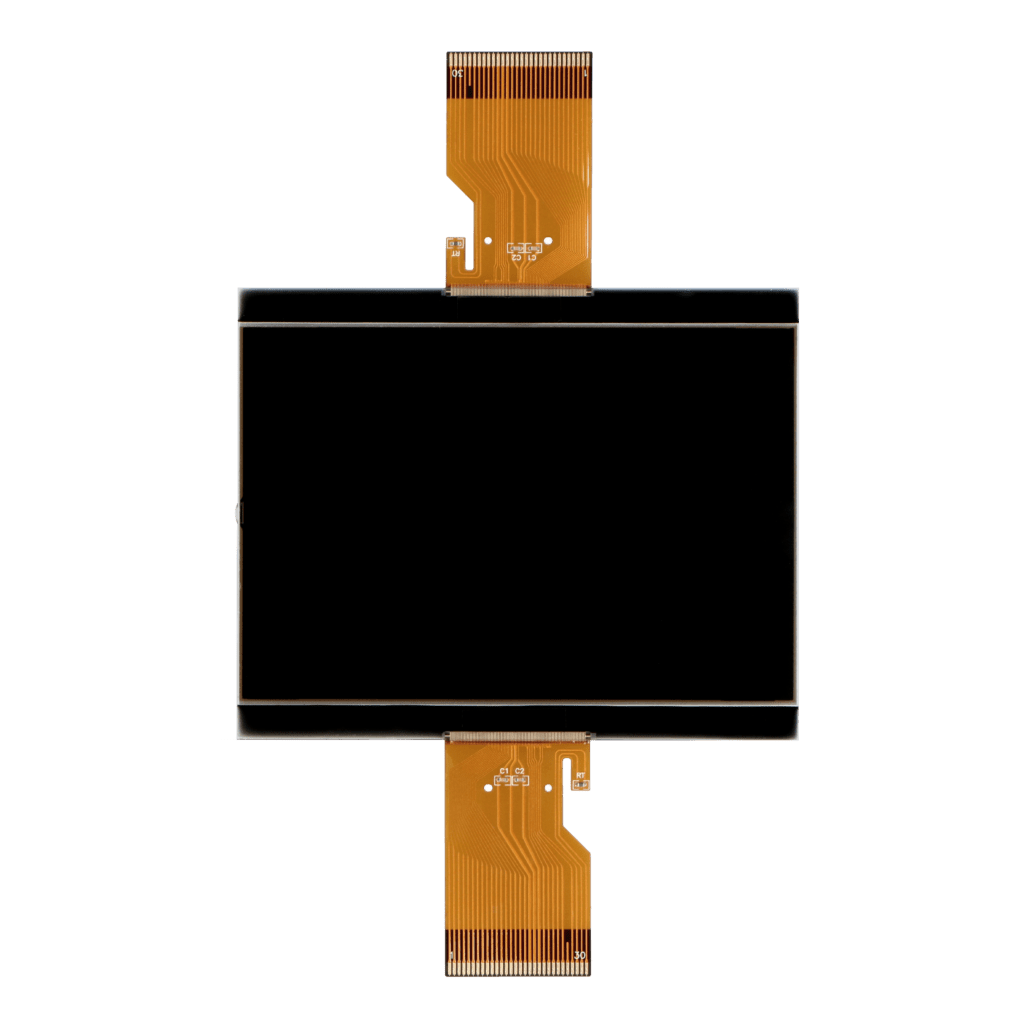

SEPDISP58

Istruzioni di modifica display LCD dei contachilometri di Daf Serie CF, Serie LF e Serie XF

ATTENZIONE: QUESTE OPERAZIONI SONO RACCOMANDATE SOLO A PERSONALE ESPERTO.

Prima di installare il nuovo display SEPDISP58, si consiglia di leggere con attenzione le seguenti istruzioni.
NON SALTARE ALCUN PASSAGGIO.

LA SEGUENTE MODIFICA È NECESSARIA PER IL CORRETTO FUNZIONAMENTO DEL DISPLAY SEPDISP58.

Effettuare la sostituzione del display in un ambiente con una temperatura di circa 25 °C.

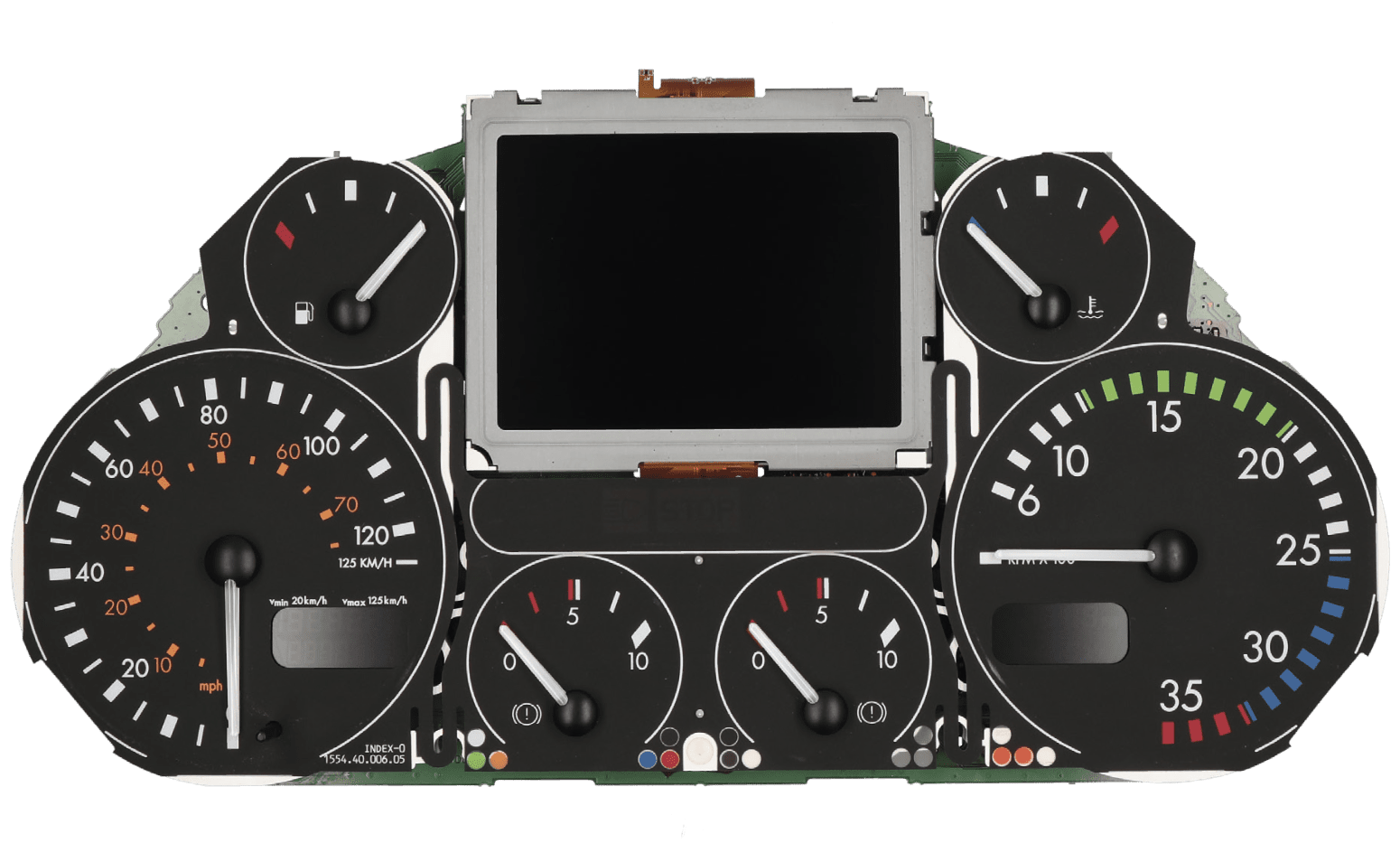

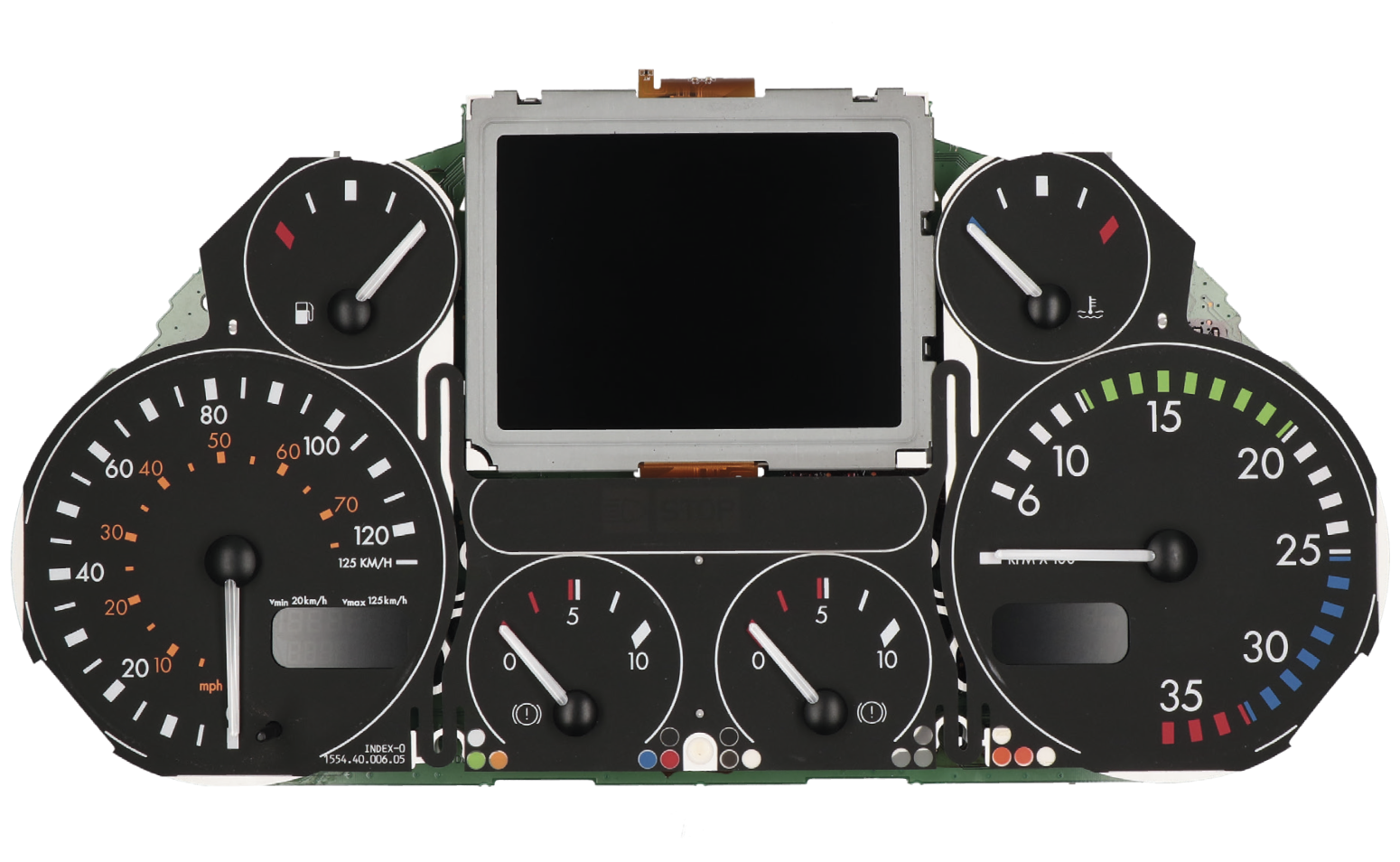

Quadro strumenti DAF CF / LF / XF (modelli pre-restyling)
Fig. 1
Generatore CAN-BUS Minitools SEP-AD001 per contachilometri DAF CF / LF / XF
Fig. 2

Per perfezionare la tensione del nuovo display SEPDISP58:

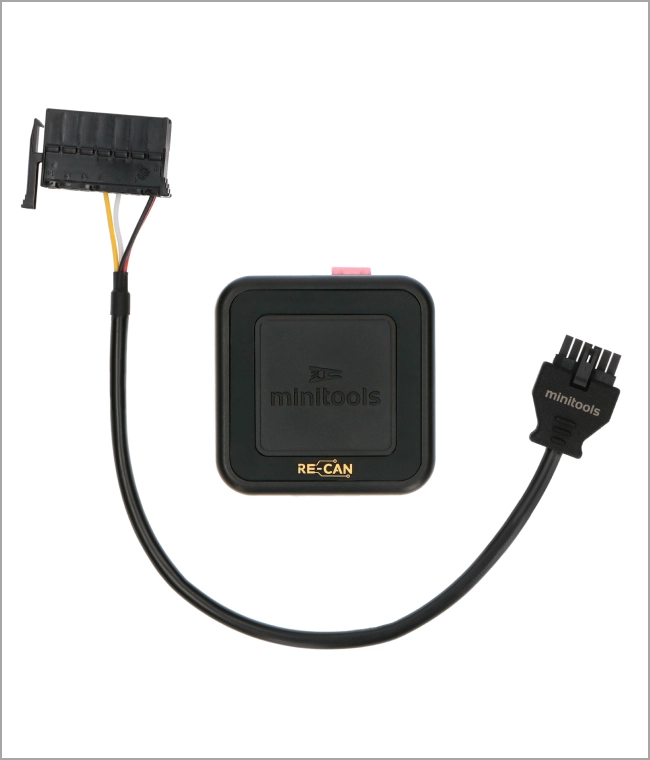

Dopo aver sostituito il display, alimentare il contachilometri con il generatore CAN-BUS Minitools SEP-RE-CAN007I (fig.2).
Controllare la tensione tra i punti A e B come in figura 3.

• Se la tensione rilevata è compresa tra 12.98V e 13.02V, non è necessario effettuare alcuna modifica;
• Se la tensione, invece, è inferiore a 12.98V o superiore a 13.02V, è necessario effettuare la modifica descritta nel paragrafo seguente
MODIFICA EEPROM”.

Controllo tensione display

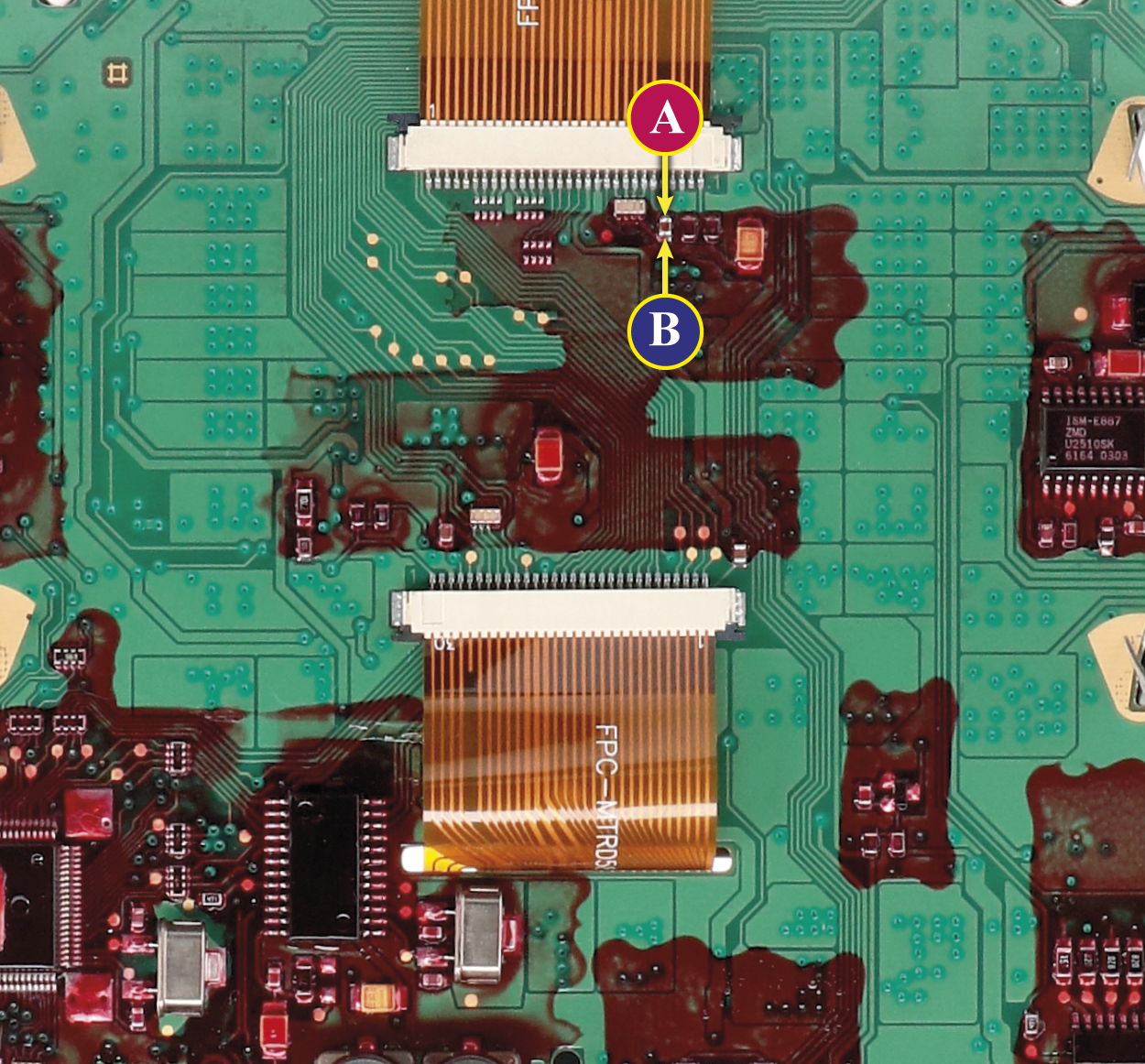

Dove misurare la tensione sui PCB dei quadri strumenti DAF CF / LF / XF

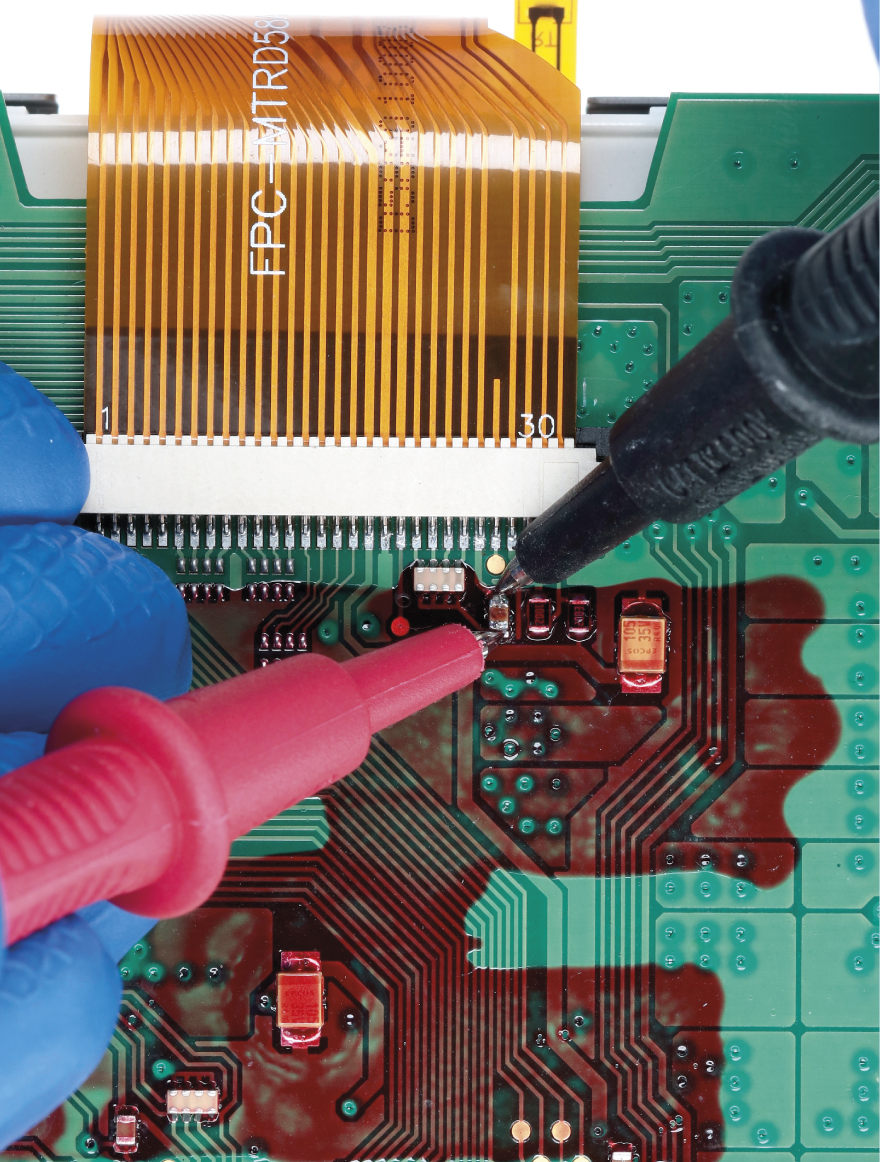

Come misurare la tensione sul circuito stampato dei quadri strumenti DAF CF / LF / XF
Fig. 3

modifica eeprom

NOTA: Per poter effettuare la presente modifica è necessario utilizzare un programmatore di EEPROM.
Consigliamo il nostro SEP-EECLIP.

Prima di tutto impostare la lettura del programmatore in esadecimale (HEX) a 8 bit;
Dissaldare ed effettuare un backup della EEPROM 93C86 (evidenziata in figura 4)
 Per ottenere una tensione che si avvicini a 13.00V agire sulla locazione 031E.

Va tenuto in considerazione che, decrementando di 1 unità esadecimale questa locazione, si ottiene una variazione di + 0.0189V o viceversa.

NOTA: Per la versione utilizzabile offline scarica il PDF.

Dove trovare la EEPROM 93C86 sui quadri strumenti DAF CF / LF / XF
Fig. 4

Se non si ha dimestichezza con il calcolo in esadecimale, si può utilizzare lo strumento di calcolo nel box sottostante, inserendo digitalmente i dati.

Calcolo SEPDISP58

CALCOLO DEL NUOVO VALORE DELLA LOCAZIONE

*Come individuare il valore della locazione 031E sul programmatore EEPROM

Una volta concluse queste operazioni, ricontrollare la tensione tra i punti A e B e verificare se sei è effettivamente ottenuta una tensione compresa tra 12.98V e 13.02V, altrimenti, decrementare o incrementare ancora la locazione fino ad avvicinarsi il più possibile al valore 13.00V.

LA SEGUENTE MODIFICA È NECESSARIA PER IL CORRETTO FUNZIONAMENTO DEL DISPLAY SEPDISP58.

Effettuare la sostituzione del display in un ambiente con una temperatura di circa 25 °C.

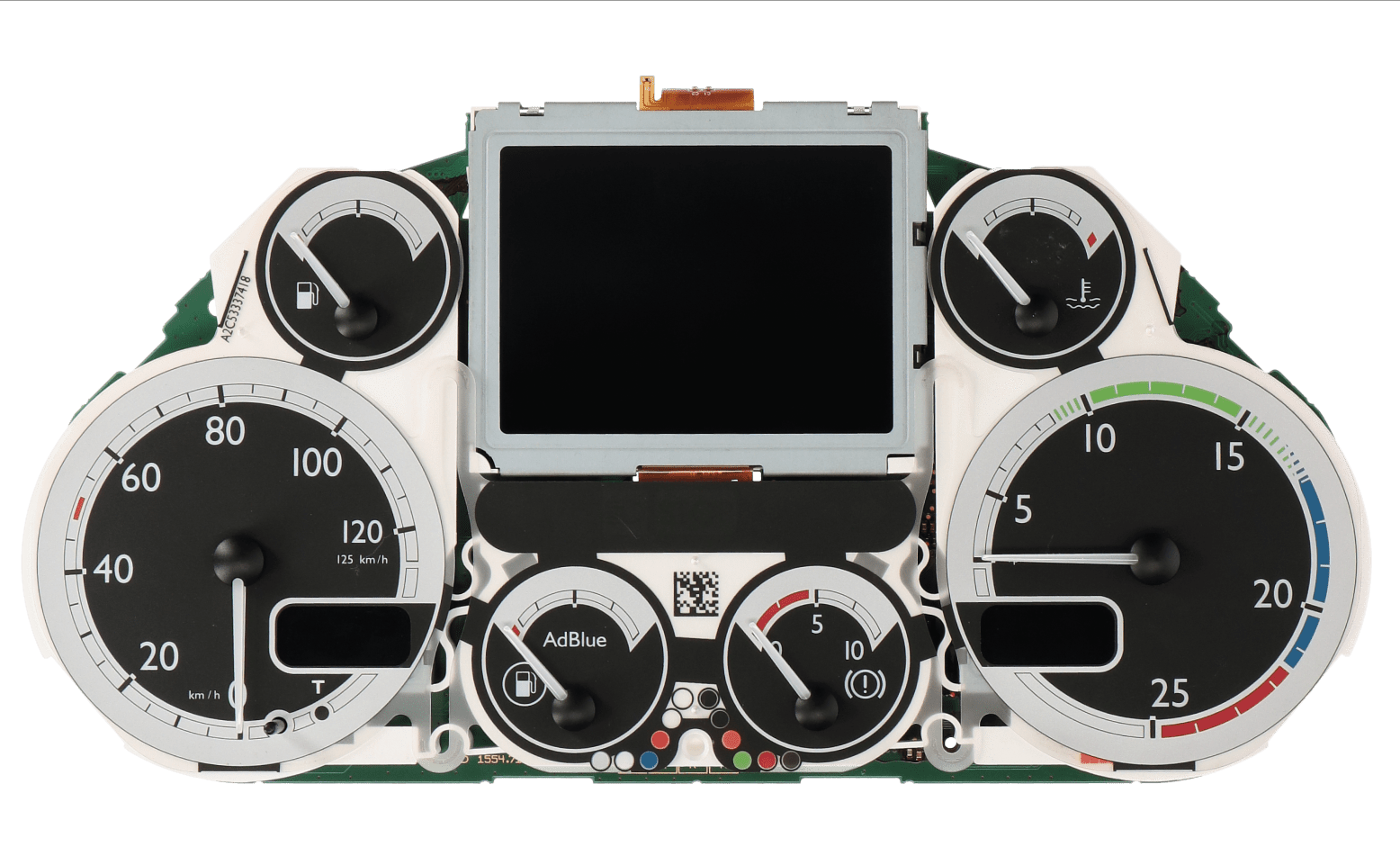

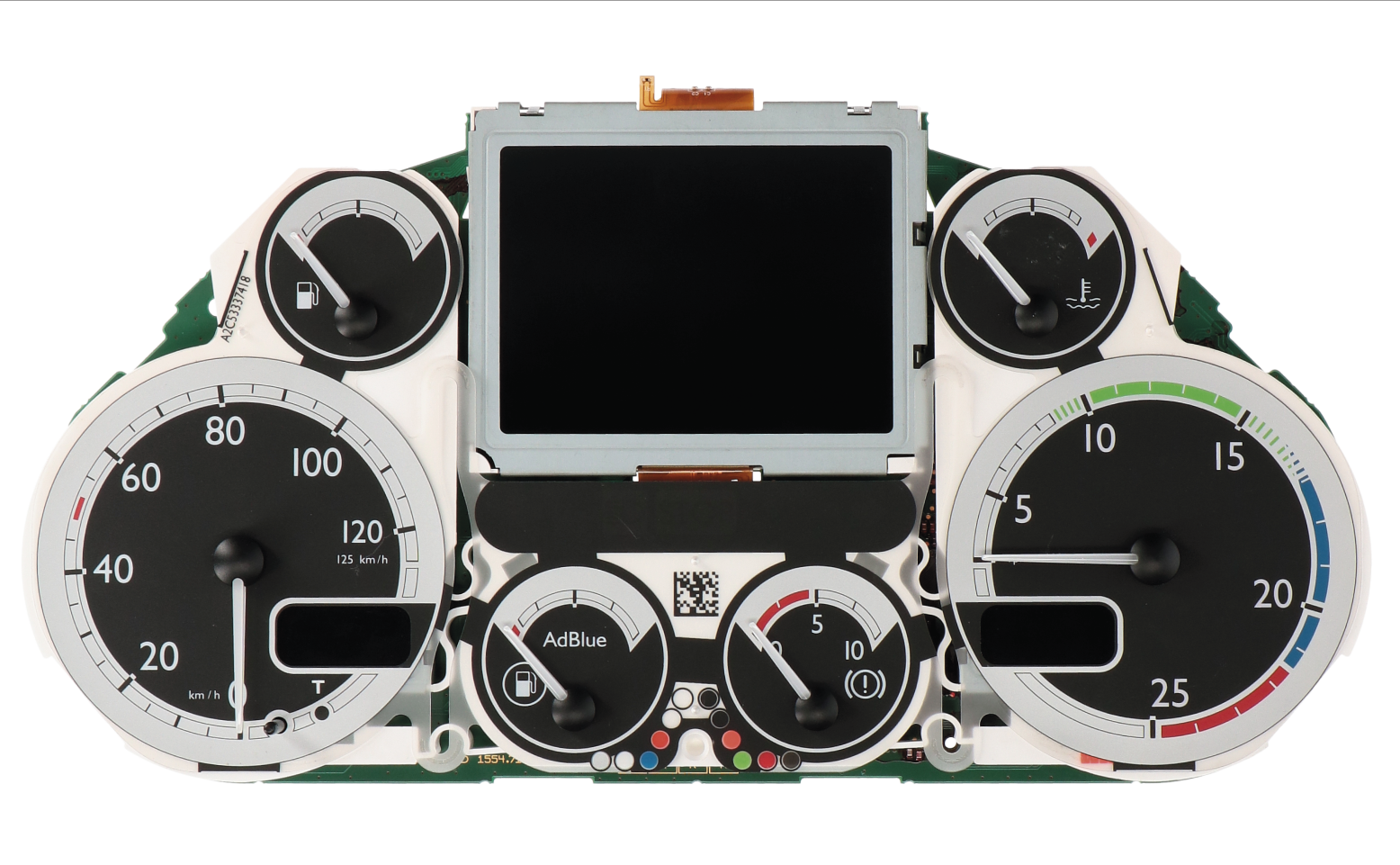

Cruscotto DAF CF / LF / XF (modelli post restyling)
Fig. 5
Generatore CAN-BUS Minitools SEP-AD001 per contachilometri DAF CF / LF / XF
Fig. 6

Per perfezionare la tensione del nuovo display SEPDISP58:

Dopo aver sostituito il display, alimentare il contachilometri con il generatore CAN-BUS Minitools SEP-RE-CAN-007I (fig.6).
Controllare la tensione tra i punti A e B come in figura 7.

• Se la tensione rilevata è compresa tra 12.98V e 13.02V, non è necessario effettuare alcuna modifica;
• Se la tensione, invece, è inferiore a 12.98V o superiore a 13.02V, è necessario effettuare la modifica descritta nel paragrafo seguente
MODIFICA EEPROM

Controllo tensione display

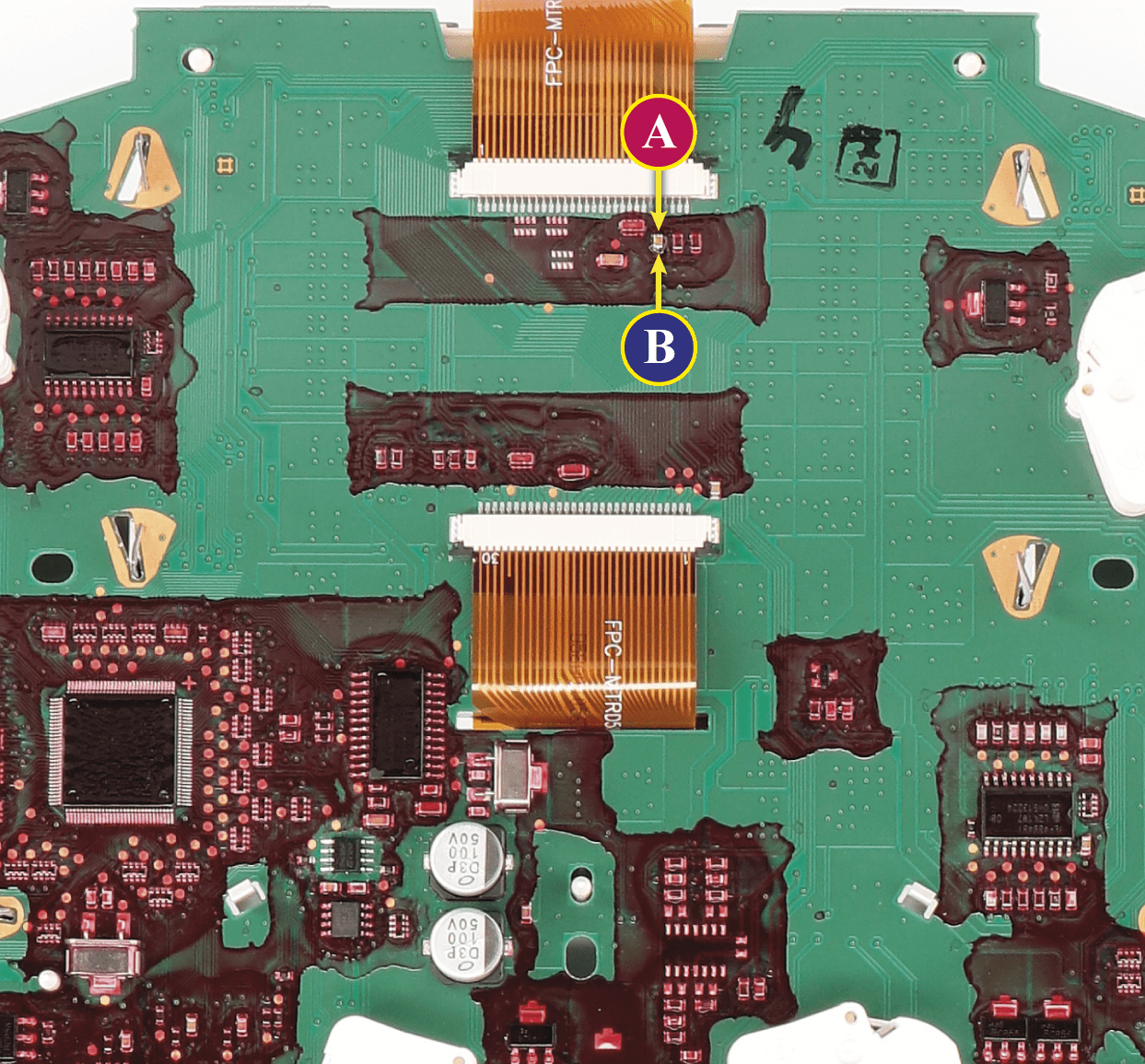

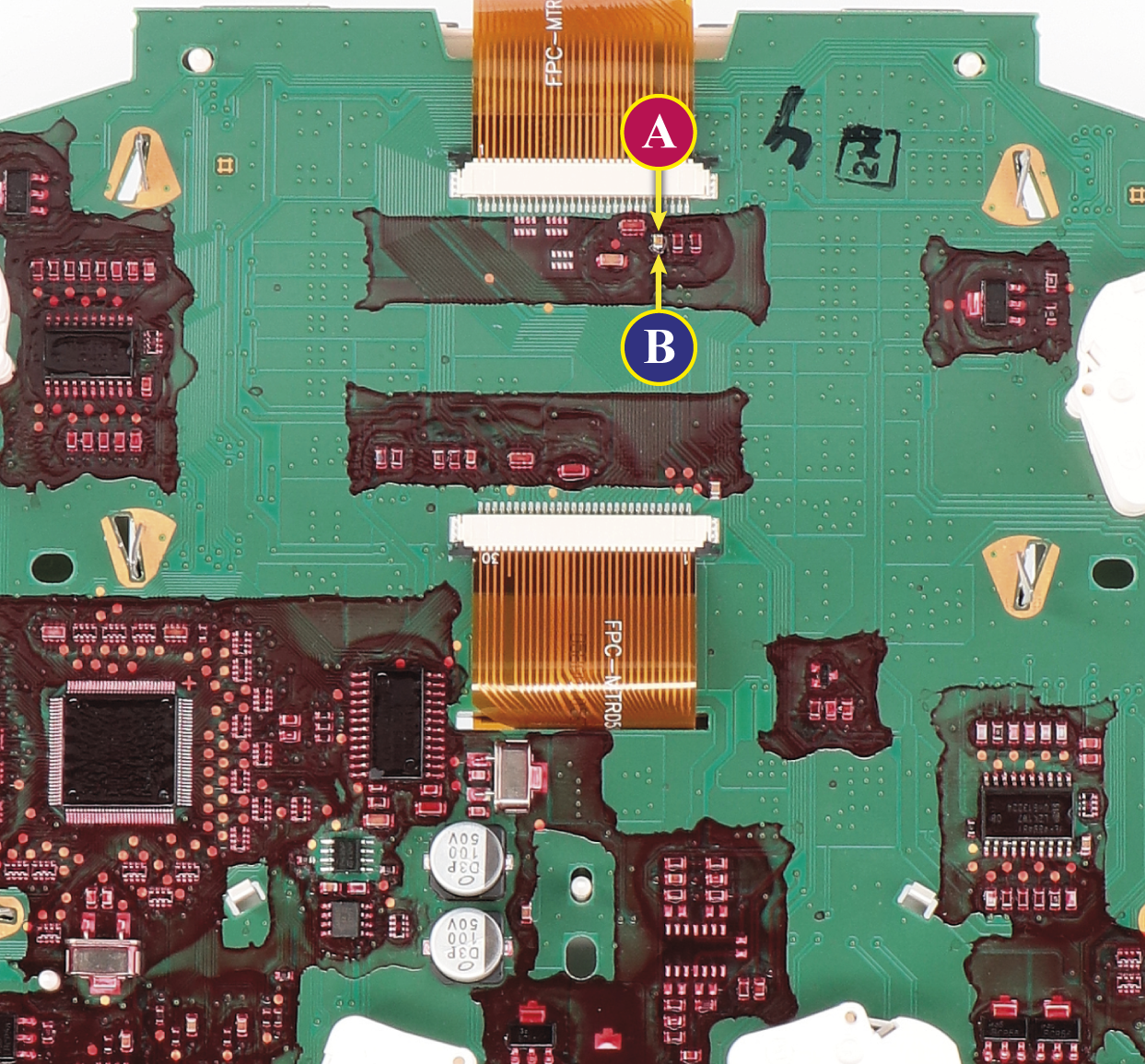

Dove misurare la tensione sui circuiti stampati dei contachilometri DAF CF / LF / XF

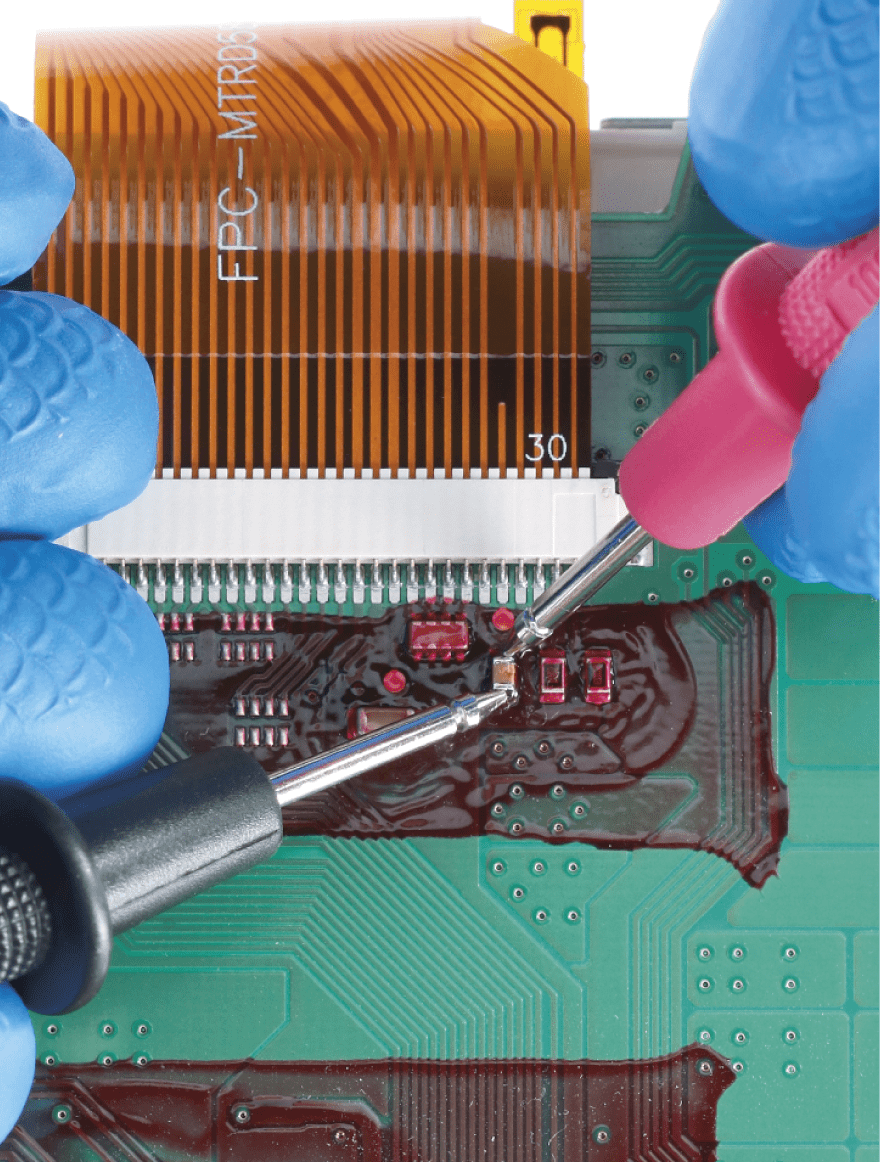

Come misurare la tensione sul PCB dei contachilometri DAF CF / LF / XF
Fig. 7

modifica eeprom

NOTA: Per poter effettuare la presente modifica è necessario utilizzare un programmatore di EEPROM.
Consigliamo il nostro SEP-EECLIP.

Prima di tutto impostare la lettura del programmatore in esadecimale (HEX) a 8 bit;

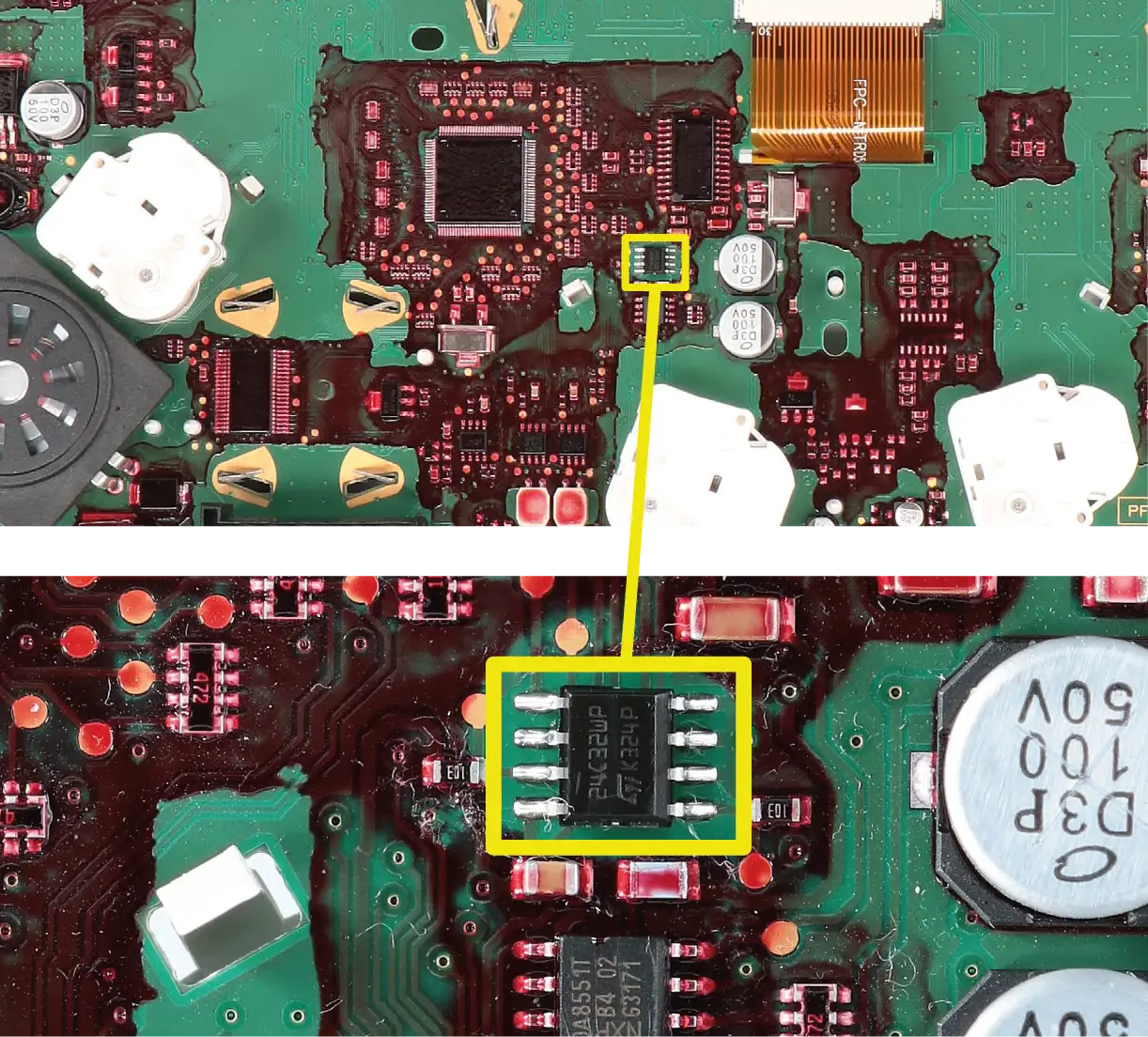

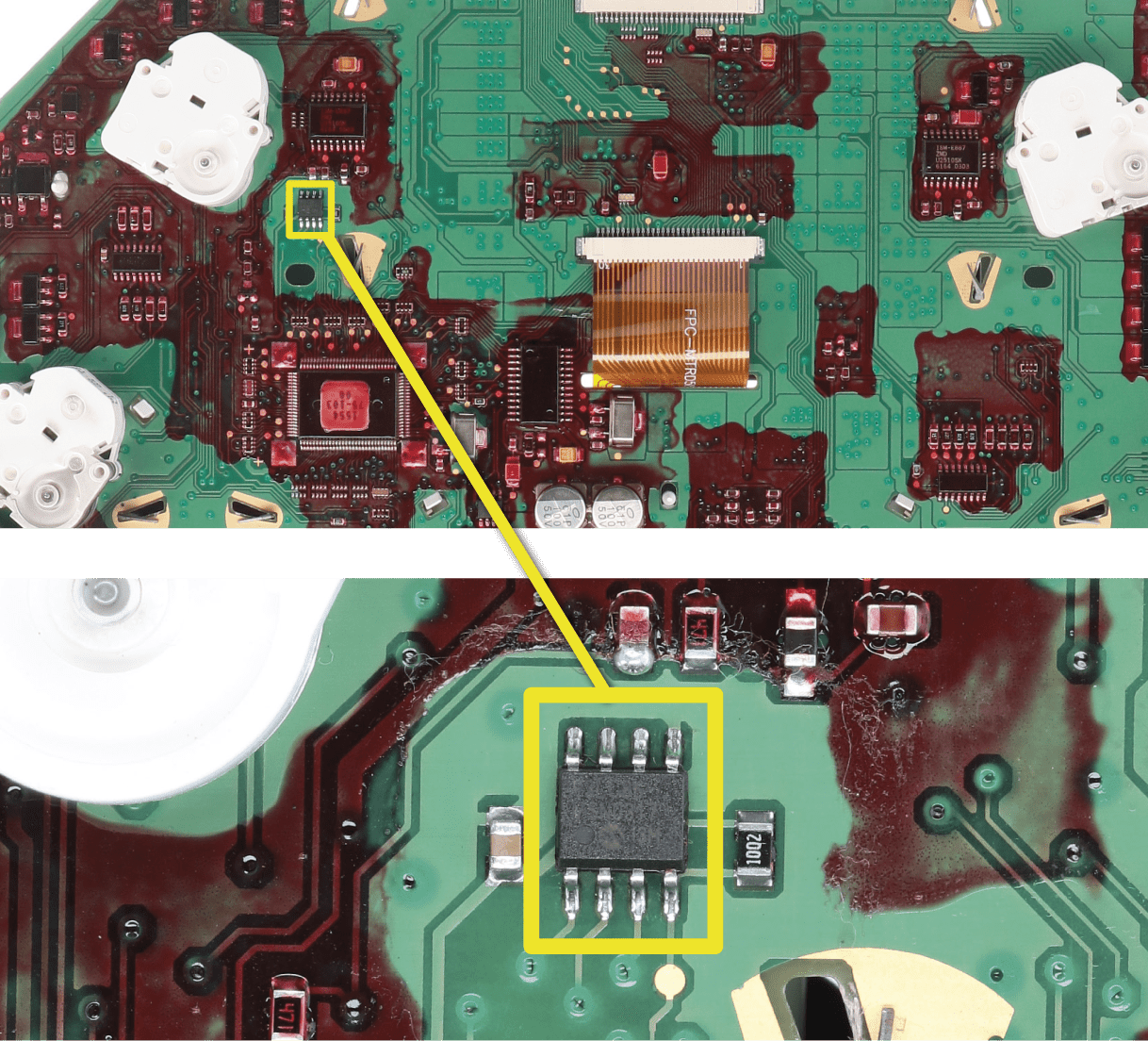

Dissaldare ed effettuare un backup della EEPROM 24C32WP (evidenziata in figura 8)
 Per ottenere una tensione che si avvicini a 13.00V agire sulla locazione 031E.

Va tenuto in considerazione che, decrementando di 1 unità esadecimale questa locazione, si ottiene una variazione di + 0.0189V o viceversa.

NOTA: Per la versione utilizzabile offline scarica il PDF.

Fig. 4

Se non si ha dimestichezza con il calcolo in esadecimale, si può utilizzare lo strumento di calcolo nel box sottostante, inserendo digitalmente i dati.

Calcolo SEPDISP58

CALCOLO DEL NUOVO VALORE DELLA LOCAZIONE

*Come individuare il valore della locazione 031E sul programmatore EEPROM

Una volta concluse queste operazioni, ricontrollare la tensione tra i punti A e B e verificare se sei è effettivamente ottenuta una tensione compresa tra 12.98V e 13.02V, altrimenti, decrementare o incrementare ancora la locazione fino ad avvicinarsi il più possibile al valore 13.00V.
