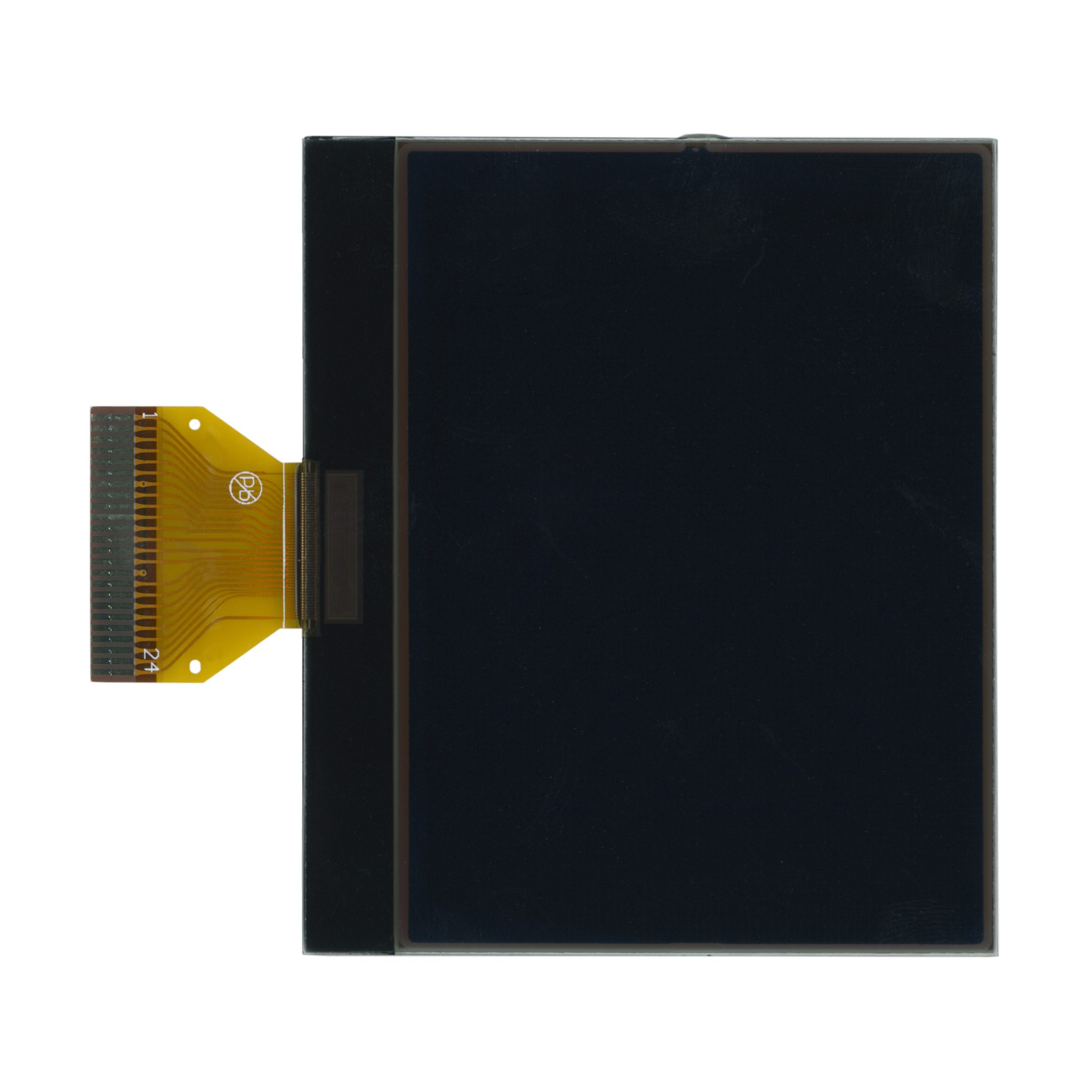

SEPDISP26

Istruzioni modifica display quadro strumenti Audi A4 B6 / B7 e Seat Exeo

Prima di installare il nuovo display SEPDISP26, si consiglia di leggere con attenzione le seguenti istruzioni. A scopo esemplificativo, i nostri tecnici hanno realizzato un video tutorial su come effettuare la riparazione del modulo.
NON SALTARE ALCUN PASSAGGIO.

ATTENZIONE: queste operazioni sono raccomandate solo a personale esperto.

  • Effettuare la sostituzione del display in un ambiente con una temperatura di circa 25 °C.
  • Dopo aver sostituito il display, alimentare il contachilometri (pin n. 2 e 3 positivo, pin n. 18 negativo).
  • Individuare il PCB corrispondente al proprio quadro strumenti (PCB1 o PCB2) e misurare la tensione tra i punti A e B, con un multimetro.

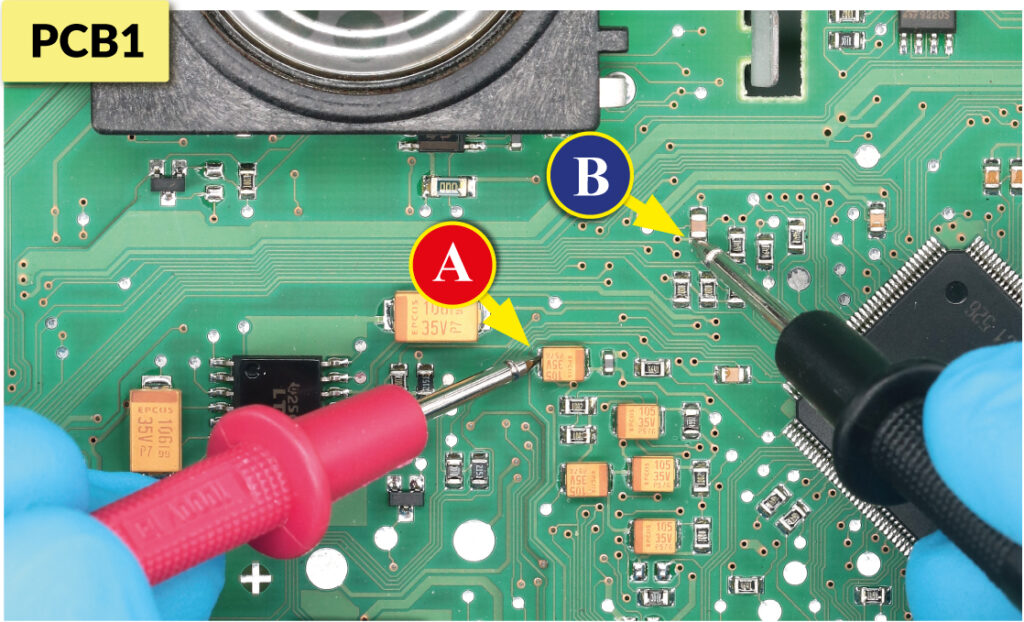

PCB quadro strumenti Audi A4 B6, A4 B7 e Seat Exeo
Fig. 1

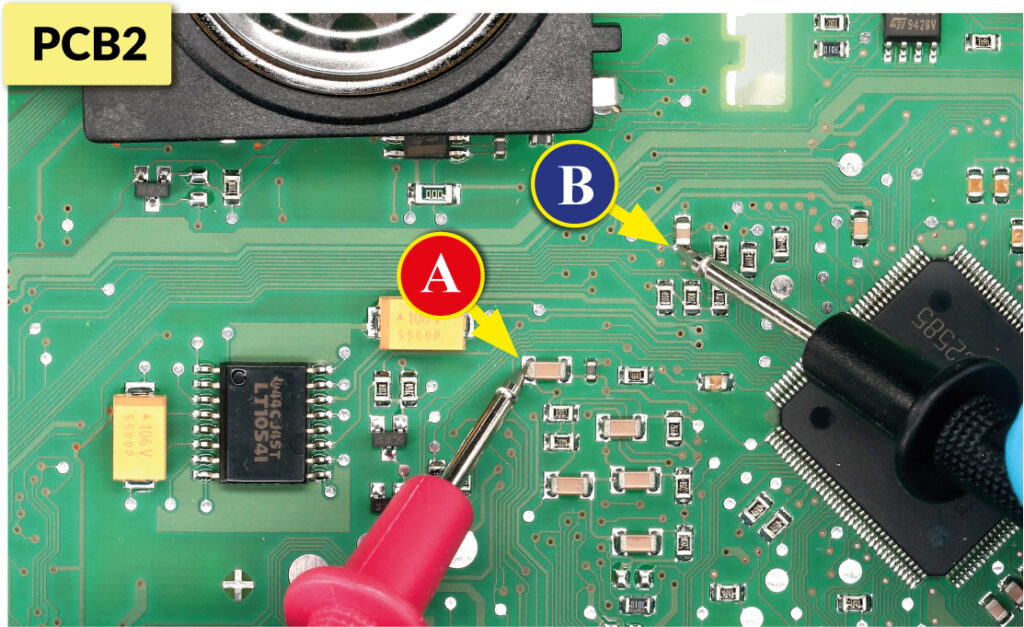

Circuito stampato contachilometri Seat Exeo, Audi A4 B6, A4 B7
Fig. 2
  • Se la tensione rilevata è compresa tra 7,0 V e 7,2 V, non è necessario effettuare alcuna modifica;
  • Se la tensione, invece, è inferiore a 7,0V o maggiore di 7,2V, è necessario effettuare la modifica descritta nel paragrafo seguente “MODIFICA EEPROM”.

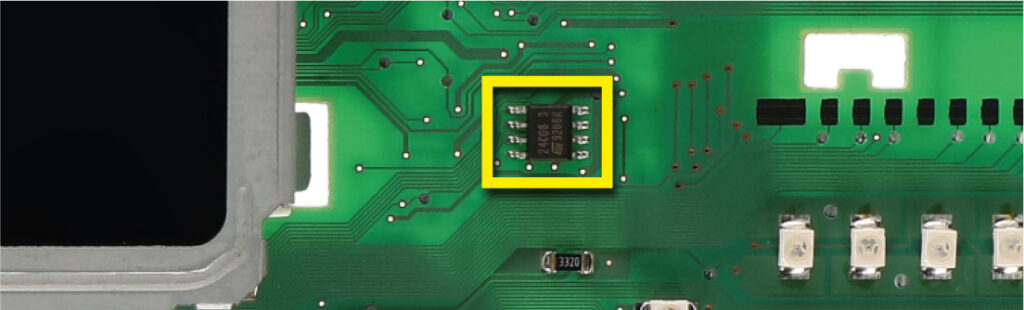

EEPROM quadro strumenti Audi A4 B6, Audi A4 B7, Seat Exeo
Fig. 3

Modifica Eeprom

NOTA: Per poter effettuare la presente modifica è necessario utilizzare un programmatore di EEPROM.
Consigliamo il nostro SEP-EECLIP.

Prima di tutto impostare la lettura del programmatore in esadecimale (HEX) a 8 bit.
• Dissaldare la EEPROM 24C08 evidenziata in figura 3.

IMPORTANTEprima della modifica, effettuare un backup della EEPROM dissaldata.

Per ottenere una tensione compresa tra 7,0 V e 7,2 V, occorre modificare il valore nella locazione 039B.
Va tenuto in considerazione che, incrementando o decrementando il valore della locazione di 1 unità esadecimale, si ottiene una variazione di +/-0,09V.

Se non si ha dimestichezza con il calcolo in esadecimale, si può utilizzare lo strumento di calcolo nel box accanto, inserendo digitalmente i dati.

NOTA: Per la versione utilizzabile offline scarica il PDF.

Calcolo SEPDISP26

CALCOLO DEL NUOVO VALORE DELLE LOCAZIONI

*Come individuare i valori della locazione 039B sulla EEPROM

Verifica

Una volta concluse queste operazioni, ricontrollare la tensione presente tra i punti A e B e verificare se si è effettivamente ottenuta una tensione compresa tra 7,0V e 7,2V, altrimenti, decrementare o incrementare la locazione fino ad avvicinarsi il più possibile al valore nell’intervallo corretto.

Video Tutorial

Come sostituire il display del quadro strumenti Audi A4 B6 - B7, S4 B6 - B7, RS4 B7 e Seat Exeo con il ricambio Minitools SEPDISP26
