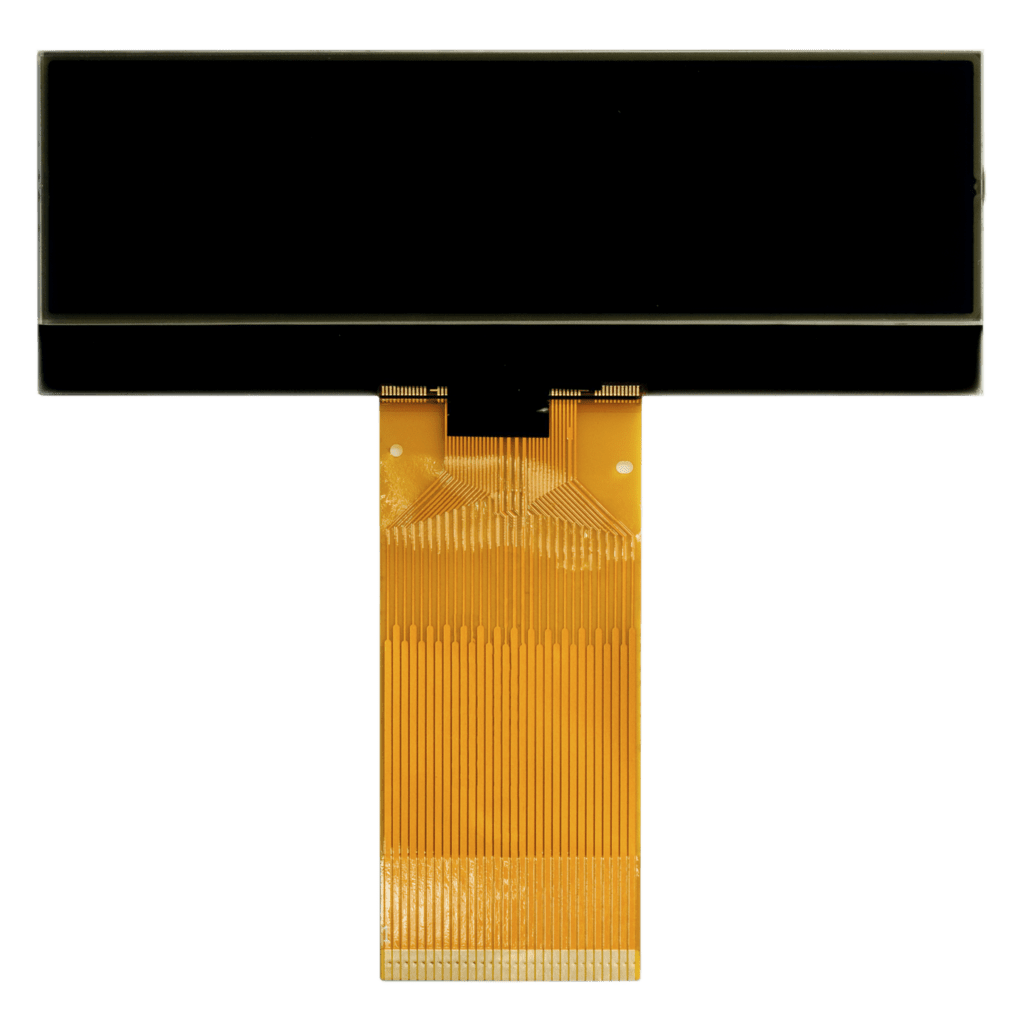

SEPDISP14

Modifica per display Renault Modus

ATTENZIONE: QUESTE OPERAZIONI SONO RACCOMANDATE SOLO A PERSONALE ESPERTO.

Prima di installare il nuovo display SEPDISP14, si consiglia di leggere con attenzione le seguenti istruzioni.
NON SALTARE ALCUN PASSAGGIO.

LA SEGUENTE MODIFICA È NECESSARIA PER IL CORRETTO FUNZIONAMENTO DEL DISPLAY SEPDISP14.

  • Effettuare la sostituzione del display in un ambiente con una temperatura di circa 25 °C.
  • Dopo aver sostituito il display, alimentare il contachilometri a banco, con il generatore CAN-BUS, SEP-CAN-MODUS per misurare la tensione tra i punti A e B (vedi figura 1). In alternativa, è possibile alimentare il modulo direttamente sull’auto, ma questa seconda opzione non è consigliata.
  • Se la tensione rilevata è compresa tra 8,10V e 8,30V, non è necessario effettuare alcuna modifica;
  • Se la tensione, invece, è inferiore a 8,10V o superiore a 8,30V, è necessario effettuare la modifica. Le operazioni da effettuare sono riportate nel paragrafo seguente “MODIFICA EEPROM” e distinte in base al codice della EEPROM montata sul PCB (figura 2), la 93C66 o la 93C56.

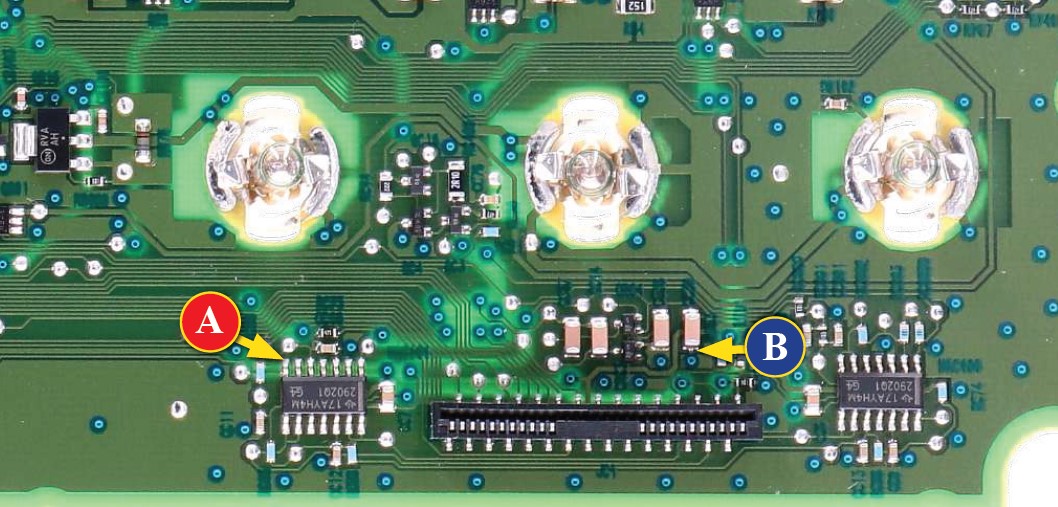

Dove misurare la tensione sui PCB del quadro strumenti Renault Modus
Figura 1
Dove trovare la EEPROM 93C66 o la 93C56 sui circuiti stampati dei contachilometri Renault Modus
Figura 2
Modifica eeprom 93c66

NOTA: Per poter effettuare la presente modifica, è necessario utilizzare un programmatore di EEPROM.
Consigliamo il nostro SEP-EECLIP.

  • Dissaldare la EEPROM 93C66 evidenziata in figura 2, presente sul PCB;
  • Impostare la lettura del programmatore in esadecimale (HEX) a 8 bit;
  • IMPORTANTE: prima della modifica, effettuare un backup della EEPROM dissaldata.
  • Per ottenere una tensione compresa tra 8,10V e 8,30V, individuare le 2 locazioni 001D e 0027 e modificarne il valore, incrementandolo o decrementandolo di 1 unità esadecimale: si otterrà così una variazione di +/- 0,09V.

Se non si ha dimestichezza con il calcolo in esadecimale, si può utilizzare lo strumento di calcolo nel box sotto, inserendo digitalmente i dati.

Verifica

Una volta concluse queste operazioni, salvare il file appena modificato e caricarlo sulla EEPROM.
Risaldare la EEPROM sul PCB, alimentare il contachilometri e ricontrollare la tensione presente tra i punti A e B (vedi figura 1).

Verificare, così, se si è effettivamente ottenuta una tensione compresa tra 8,10V e 8,30V, altrimenti, decrementare o incrementare ancora il valore delle locazioni fino ad avvicinarsi il più possibile al valore nell’intervallo desiderato.

Calcolo SEPDISP14

CALCOLO DEL NUOVO VALORE DELLE LOCAZIONI

*Come individuare i valori della locazioni 001D e 0027 sulla EEPROM

Modifica eeprom 93c56

NOTA: Per poter effettuare la presente modifica, è necessario utilizzare un programmatore di EEPROM.
Consigliamo il nostro SEP-EECLIP.

  • Dissaldare la EEPROM 93C56 evidenziata in figura 2, presente sul PCB;
  • Impostare la lettura del programmatore in esadecimale (HEX) a 8 bit;
  • IMPORTANTE: prima della modifica, effettuare un backup della EEPROM dissaldata.
  • Per ottenere una tensione compresa tra 8,10V e 8,30V, individuare le 2 locazioni 00F7 e 00FD e modificarne il valore, incrementandolo o decrementandolo di 1 unità esadecimale: si otterrà così una
    variazione di +/- 0,09V.

Se non si ha dimestichezza con il calcolo in esadecimale, si può utilizzare lo strumento di calcolo nel box sotto, inserendo digitalmente i dati.

Verifica

Una volta concluse queste operazioni, salvare il file appena modificato e caricarlo sulla EEPROM. Risaldare la EEPROM sul PCB, alimentare il contachilometri e ricontrollare la tensione presente tra i punti A e B (vedi figura 1).

Verificare, così, se si è effettivamente ottenuta una tensione compresa tra 8,10V e 8,30V, altrimenti, decrementare o incrementare ancora il valore delle locazioni fino ad avvicinarsi il più possibile al valore nell’intervallo desiderato.

Calcolo SEPDISP14

CALCOLO DEL NUOVO VALORE DELLE LOCAZIONI

*Come individuare i valori delle locazioni 00F7 e 00FD sulla EEPROM
