Istruzioni per quadri strumenti VDO Volvo FH Mk2 (2002-2012) e Volvo FL - FE (2013-2019) con
DISPLAY MONOCROMATICO

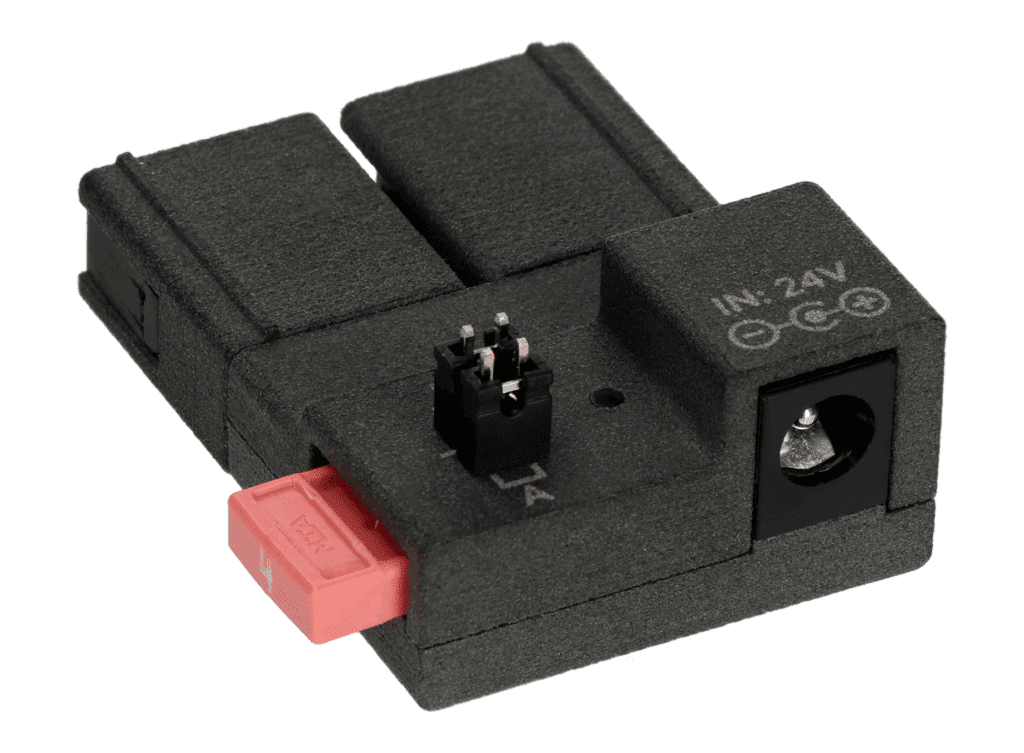

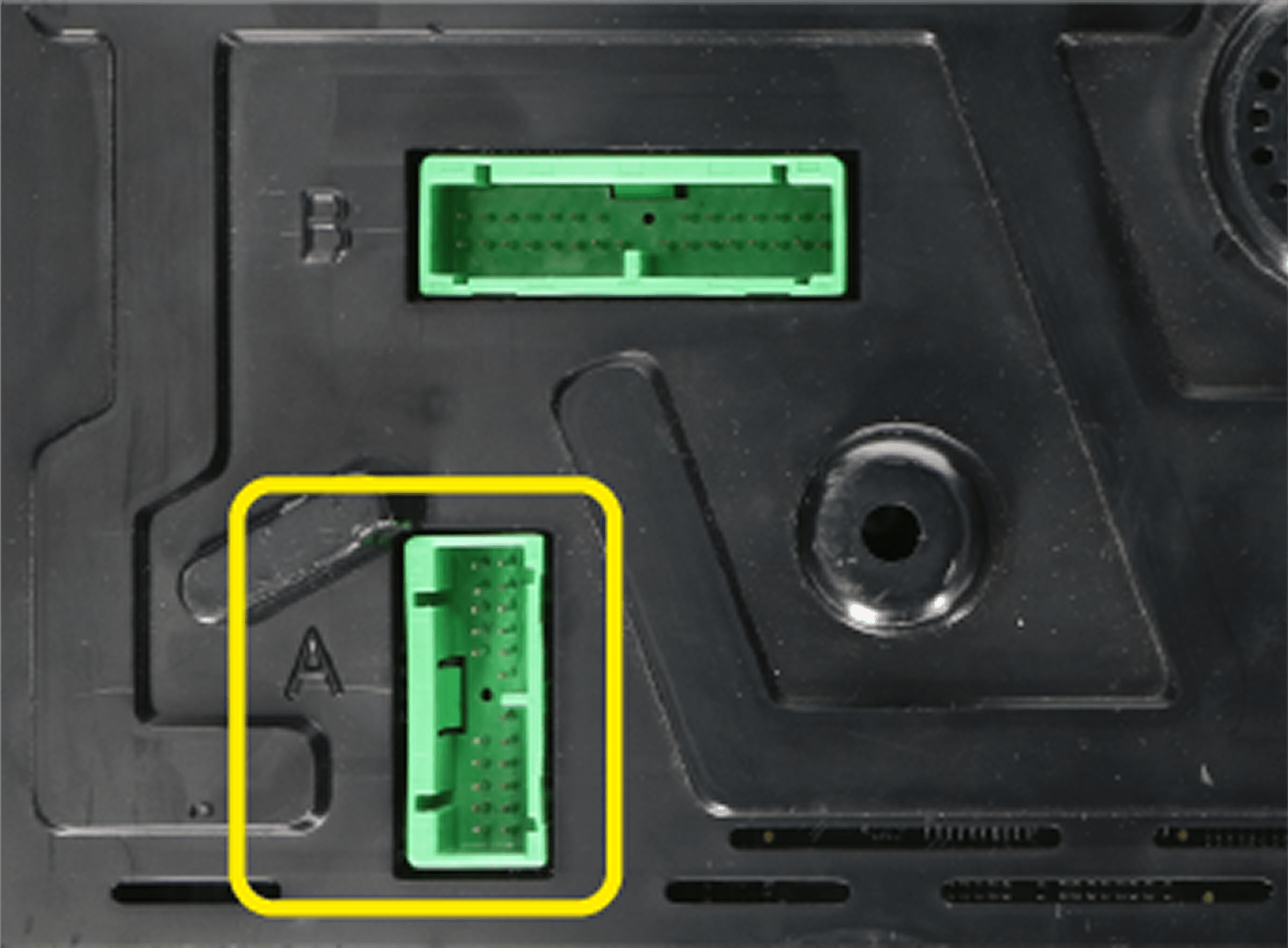

Rimuovere i ponticelli dai pin del SEP-PA009 (come in figura 1). Inserire il SEP-PA009 nel connettore verde “A” (evidenziato in figura 2) e alimentarlo a 24V.
Istruzioni per quadri strument STONERIDGE ELECTRONICS Volvo FH Mk2 (2002-2012) con
DISPLAY MONOCROMATICO

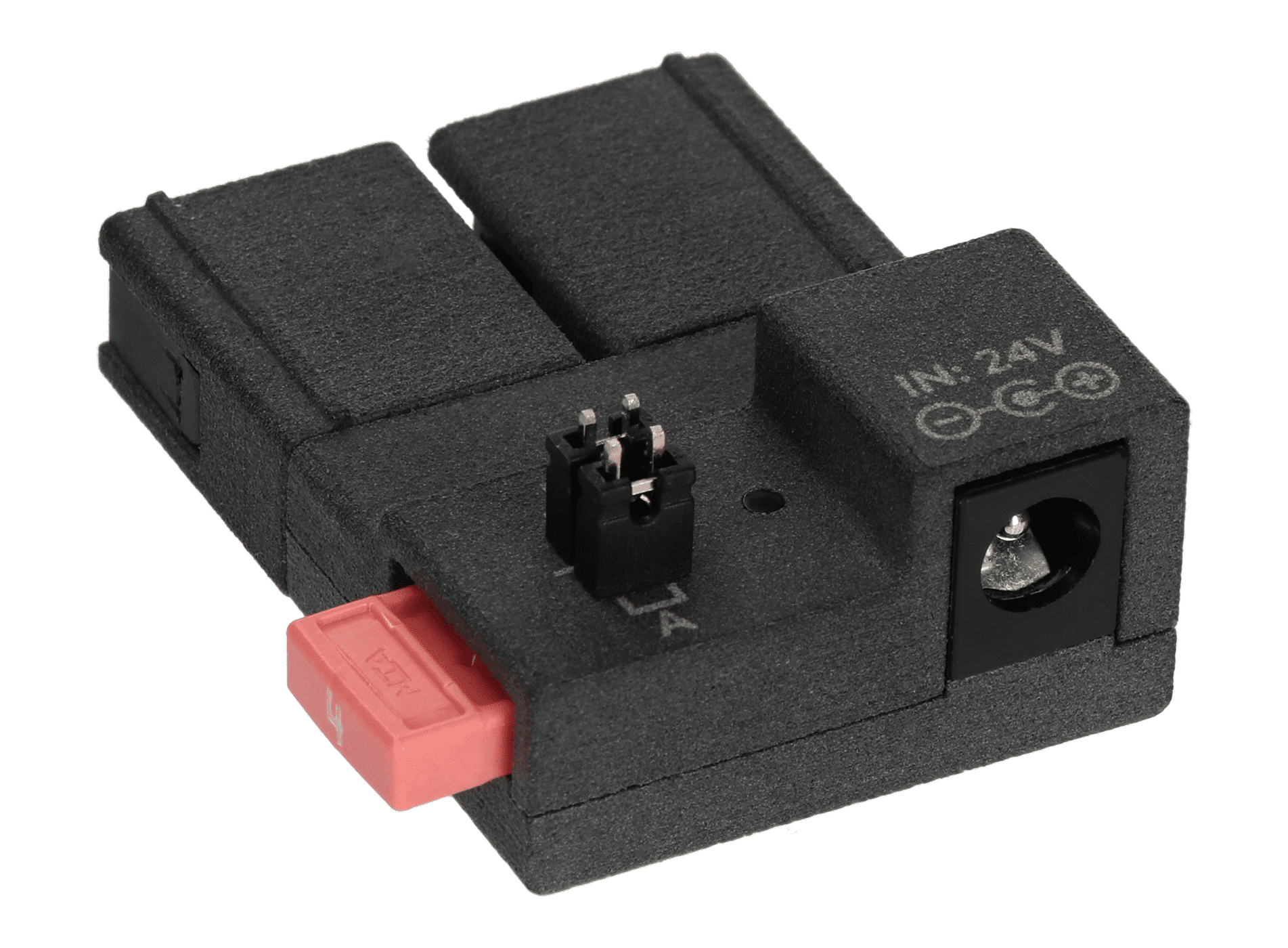

Inserire il SEP-PA009 con i ponticelli (figura 3) nel connettore verde “A” (evidenziato in figura 4) e alimentarlo a 24V.
Istruzioni per quadri strumenti VDO Volvo FL - FE (dal 2019) con
DISPLAY A COLORI
Inserire il SEP-PA009 con i ponticelli (figura 5) nel connettore verde “A” (evidenziato in figura 7) e alimentarlo a 24V.
ATTENTION: Se il quadro stumenti non si alimenta, è necessario rimuovere i ponticelli dai pin A e B del connettore (come mostrato in figura 6) e inserirlo nuovamente.
