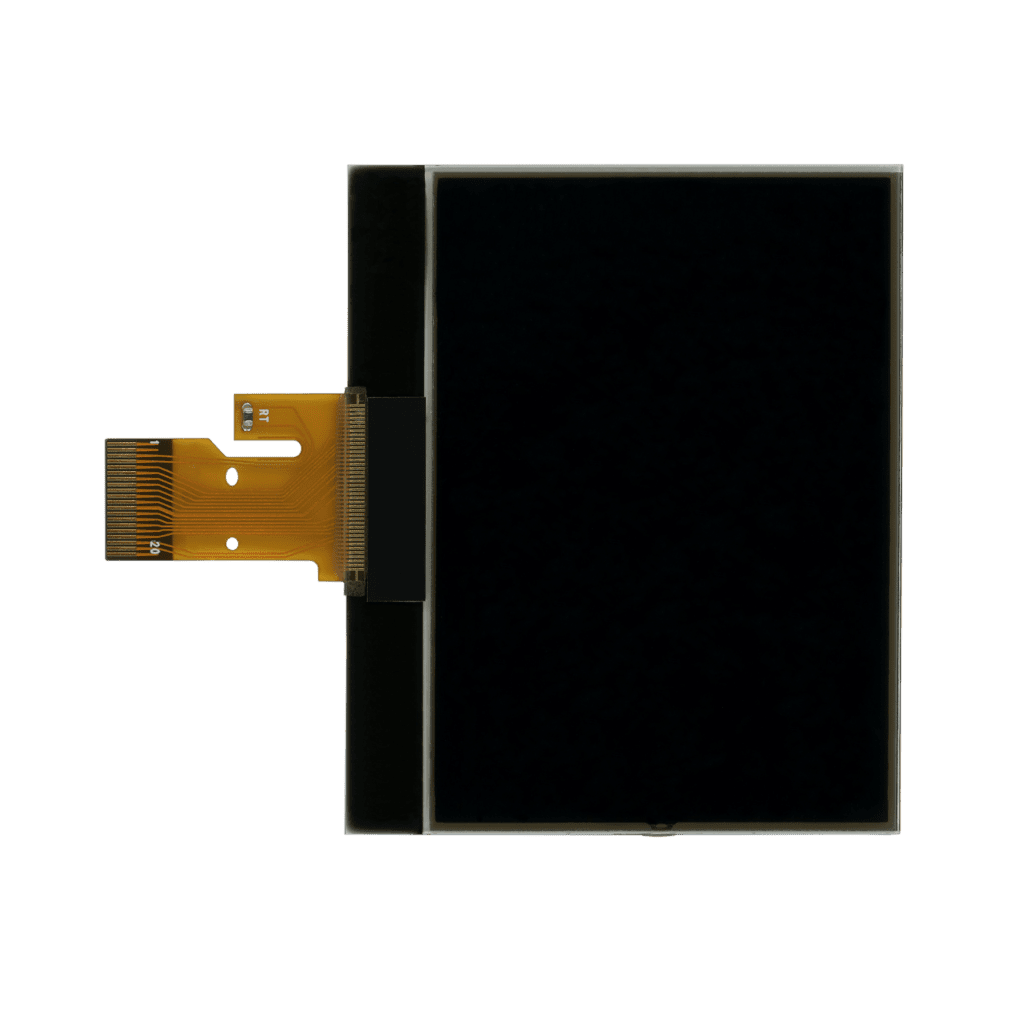

SEPDISP13

Istruzioni di modifica per display di quadri strumenti Peugeot 407 e 607

Prima di installare il nuovo display SEPDISP13, si consiglia di leggere con attenzione le seguenti istruzioni. A scopo esemplificativo, i nostri tecnici hanno realizzato un video tutorial su come effettuare la riparazione del contachilometri.
NON SALTARE ALCUN PASSAGGIO.

ATTENZIONE: QUESTE OPERAZIONI SONO RACCOMANDATE SOLO A PERSONALE ESPERTO.

La seguente modifica è necessaria per il corretto funzionamento del display SEPDISP13.

• Effettuare la sostituzione del display in un ambiente con una temperatura di circa 25 °C;
• Dopo aver sostituito il display, alimentare il contachilometri (pin n. 16 positivo, pin n. 18 negativo) e verificare la tensione presente sui punti A e B (Fig.1).
• Se la tensione rilevata è compresa tra 6,3V e 6,4V, non è necessario effettuare alcuna modifica;
• Se la tensione, invece, è inferiore a 6,3V o superiore a 6,4V, è necessario effettuare la modifica descritta nel paragrafo seguente “MODIFICA EEPROM”.

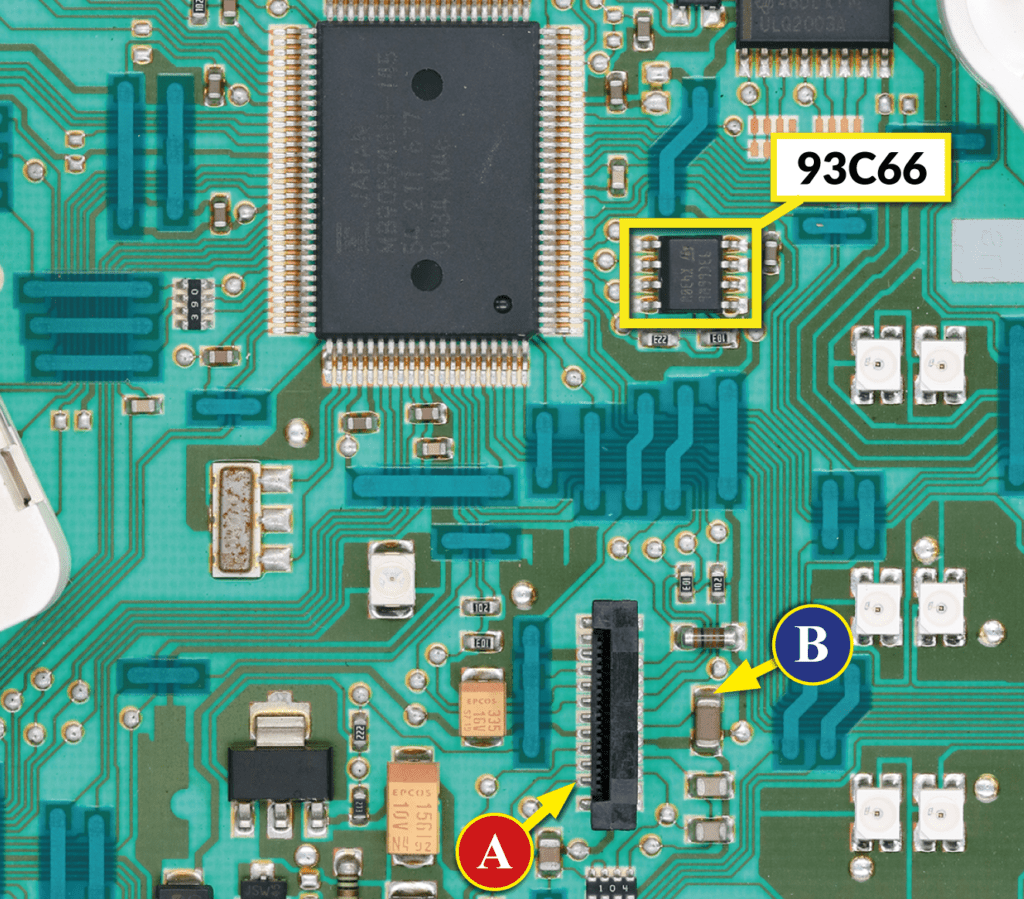

EEPROM 93C66 per quadri strumenti Peugeot 407 e 607
Fig. 1

Modifica Eeprom

NOTA: Per poter effettuare la presente modifica è necessario utilizzare un programmatore di EEPROM.
Consigliamo il nostro SEP-EECLIP.

• Dissaldare la EEPROM 93C66 presente sul PCB;
Impostare la lettura del programmatore in esadecimale (HEX) a 8 bit;

IMPORTANTEprima della modifica, effettuare un backup della EEPROM dissaldata.

Per ottenere una tensione compresa tra 6,3V e 6,4V, individuare le 6 locazioni 0122, 0123, 0124, 0126 e 0127 e modificarne il valore: incrementando o decrementando il valore delle 6 locazioni di 1 unità esadecimale, si otterrà una variazione di +/- 0,10V.

Se non si ha dimestichezza con il calcolo in esadecimale, si può utilizzare lo strumento di calcolo nel box accanto, inserendo digitalmente i dati.

NOTA: Per la versione utilizzabile offline scarica il PDF.

Verifica

Una volta concluse queste operazioni, risaldare la EEPROM 93C66 sul PCB, alimentare il contachilometri e ricontrollare la tensione presente tra i punti A e B.

Verificare,
così, se si è effettivamente ottenuta una tensione compresa tra 6,3V e 6,4V, altrimenti, decrementare o incrementare ancora le locazioni fino ad avvicinarsi il più possibile al valore nell’intervallo desiderato.

Calcolo SEPDISP13

CALCOLO DEL NUOVO VALORE DELLE LOCAZIONI

LOCAZIONE 0122

LOCAZIONE 0123

LOCAZIONE 0124

LOCAZIONE 0125

LOCAZIONE 0126

LOCAZIONE 0127

*Come individuare i valori delle locazioni 0122, 0123, 0124, 0125, 0126 e 0127 sulla EEPROM

come individuare i valori delle locazioni 01E4, 01E5, 01E6, 01E7 sulla EEPROM

Video Tutorial

Come sostituire il display del quadro strumenti Peugeot 407 con il ricambio Minitools SEPDISP13
